在模具制造中，冷卻系統(tǒng)直接影響成型效率、產(chǎn)品變形與模具壽命。盡管塑料模與壓鑄模都需控溫，但由于工藝溫度、材料特性和生產(chǎn)節(jié)拍差異顯著，武漢鋁合金模具在實(shí)際設(shè)計中發(fā)現(xiàn)，兩者的冷卻策略存在本質(zhì)區(qū)別。

　　塑料模具的冷卻特點(diǎn)

　　注塑成型溫度通常在150℃–300℃之間，塑料導(dǎo)熱性差，冷卻時間占整個周期60%以上。因此，塑料模冷卻系統(tǒng)強(qiáng)調(diào)均勻、貼近型腔。水路常沿產(chǎn)品輪廓布置，距離型腔表面一般為1.2–1.5倍水孔直徑，以實(shí)現(xiàn)快速且一致的降溫，減少縮水、翹曲等缺陷。常用介質(zhì)為常溫水或冷凍水（5℃–15℃），系統(tǒng)壓力較低，一般不超過0.5MPa。

　　壓鑄模具的冷卻特點(diǎn)

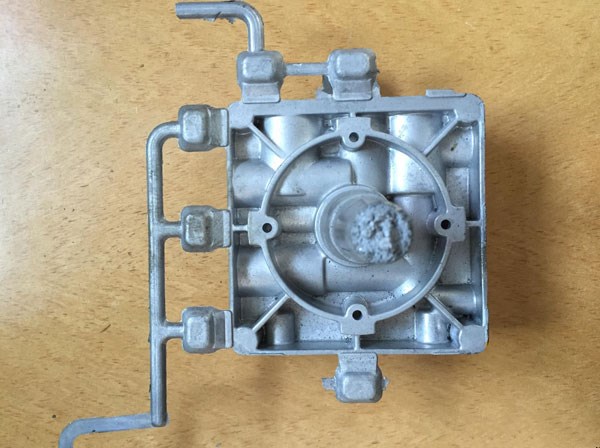

　　鋁合金壓鑄時金屬液溫度高達(dá)600℃–700℃，模具表面瞬時受熱劇烈，若冷卻不當(dāng)易產(chǎn)生熱裂、粘?；虺叽绮环€(wěn)定。壓鑄模冷卻更注重耐高溫與熱平衡，水路多采用深孔鉆加工，位置相對保守（避免過近導(dǎo)致開裂），部分區(qū)域輔以點(diǎn)冷卻或霧化噴射。由于長期高溫環(huán)境，冷卻水需軟化處理以防結(jié)垢，且常配合模溫機(jī)進(jìn)行閉環(huán)控溫，維持模溫在180℃–250℃區(qū)間，而非追求“越冷越好”。

　　此外，壓鑄模冷卻通道壁厚更大，材料多選用耐熱鋼（如H13），而塑料模可使用預(yù)硬鋼（如P20）；壓鑄模還常集成加熱棒，在啟動階段預(yù)熱模具，避免冷模導(dǎo)致充填不良。

　　簡言之，塑料模追求“快而勻”，壓鑄模側(cè)重“穩(wěn)而耐”。理解這一差異，有助于在模具開發(fā)初期合理規(guī)劃冷卻布局，提升成型穩(wěn)定性與模具耐用性。

　　本文部分內(nèi)容由AI輔助，已結(jié)合2026年模具熱管理通用設(shè)計規(guī)范及行業(yè)實(shí)踐進(jìn)行人工修訂。
